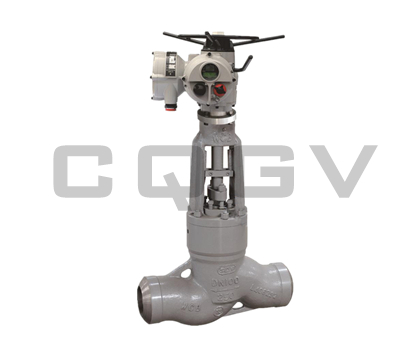

电站截止阀

  • 产品型号:J961Y
  • 公称压力:PN10-PN420
  • 适用温度:-29℃-570℃
  • 适用介质:水、蒸汽、油品等
  • 产品描述: 电动焊接截止阀具有结构紧凑,密封面不易磨损、擦伤;密封性能好,制造与维修方便;启闭时阀瓣行程小,启闭时间短;阀门高度小,工艺性能好和适用范围广等特点;是一种广泛使用的截断阀,用于截断或接通管路中的介质,一般不用于调节流量
  • 在线订购

电站截止阀产品概述

J961Y电动焊接截止阀具有结构紧凑,密封面不易磨损、擦伤;密封性能好,制造与维修方便;启闭时阀瓣行程小,启闭时间短;阀门高度小,工艺性能好和适用范围广等特点;是一种广泛使用的截断阀,用于截断或接通管路中的介质,一般不用于调节流量。

电动焊接截止阀产品用途

焊接连接的截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质,,适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

电动焊接截止阀产品执行标准

产品规范
Product specification
设计与制造
Design manufacture
结构长度
Structure length
焊接尺寸
Welding size
检验与实验
Inspection experiment
ASME B16.34 ASME B16.10 ASME B16.25 MSS SP-61/API 598

电动焊接截止阀主要零件材料

零件名称Part Name A216  WCB A217  WC1/WC6 A217  WC9 A217  C12A
阀体 Valve Body A216  WCB A217  WC1/WC6 A217  WC9 A217  C12A
阀座 Valve Seat A105+STL A182  F11+STL A182  F22+STL A182 F91+STL
阀瓣 Valve flap A105+STL A182  F11+STL A182  F22+STL A182 F91+STL
阀杆 Valve stem A276 431 25Cr2MoV 25Cr2MoV Inconel 718
阀盖 valve cap A182 A105 A182 F11 A182 F22 A182 F91/F92
密封环 Sealing ring A182 F304 A182 F304 A182 F304 A182 F304
预紧板 Preload plate A182 A105 A182 F11 A182 F22 A182 F91/F92
预紧螺钉 Set screw A193 B7 A193 B7 A193 B7 A193 B7
支架 Support A216  WCB A216  WC1/WC6 A216  WC9 A217  C12A
支承架 Support frame A216  WCB A216  WCB A216  WCB A217  WC9
填料 Filler 增强柔性石墨 Enhanced flexible graphite
填料压套 Packing sleeve A182 F6a A182 F6a A182 F6a A182 F304
填料压板 Packing plate A216 WCB A216 WCB A216 WCB A217  WC9
活接螺栓 Union bolt A182 F6a A182 F6a A182 F6a A276 431
螺母 Nut A194 2H A194 4 A194 4 A194 4
阀杆螺母 Stem nut 铝青铜 Aluminum bronze

电动焊接截止阀外形尺寸连接尺寸

公称通径
主要外形尺寸和连接尺寸(mm)
L
D1
D2
D3
α
H
J961Y/H-100、200、250、320 J961Y-P54100V、P54140V、P54170V
15
150
17
36
/
37.5°
518
20
135 170
22
42
/
37.5°
518
25
135 170
26
42
/
37.5°
518
32
170 180
31
44
/
37.5°
560
40
230
38
60
/
37.5°
545
50(1)
250
50
82
/
32°
728
50(2)
320 350
50
82
/
32°
748
65
370 260
69
100
110
32°
829
80
400 430 470
84
108
130
32°
898
100
455 560
107
144
165
32°
913
125
600
124
170
184
32°
1182
150
700
146
180
212
32°
1278
