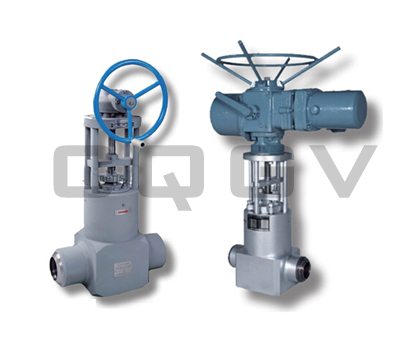

锻焊式电站疏水截止阀

产品型号：CQGV-KJ
公称压力：PN160~PN420 P54/100V P54/140V P57/140V
适用温度：-29℃~570℃
适用介质：蒸汽，水，油品
产品描述: 锻焊式电站疏水截止阀运用于公称压力低于PN420，工作温度低于570℃的高温高压工况中，该阀采用了高强度的锻焊式结构，用于切断或接通管路介质
在线订购

锻焊式电站疏水截止阀产品概述

锻焊式电站疏水截止阀运用于公称压力低于PN420，工作温度低于570℃的高温高压工况中，该阀采用了高强度的锻焊式结构，用于切断或接通管路介质。

锻焊式电站疏水截止阀特点

1、锻焊式阀体，保证高温高压工况下的稳定表现；
2、自密封结构，压力越高，密封越可靠；
3、流动阻力小，阀体内部流动阻力小；
4、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好；
5、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性；
6、行程短，可快速开启关闭阀门；
7、结构长度(系壳体两连接端面之间的距离)较小；
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长。

锻焊式电站疏水截止阀产品执行标准

产品规范 Product specification	设计与制造 Design manufacture	结构长度 Structure length	焊接尺寸 Welding size	检验与实验 Inspection experiment
产品规范 Product specification	ASME B16.34	ASME B16.10	ASME B16.25	MSS SP-61/API 598

锻焊式电站疏水截止阀零件材料

零件名称Part Name	ASTM A182 A105	ASTM A182 F22	ASTM A182 F91/F92
阀体 Body	ASTM A182 A105	ASTM A182 F22	ASTM A182 F91/F92
阀瓣 Valve flap	2Cr13+STL	A182 F22+STL	A182 F91/F92+STL
阀杆 Valve stem	A182 F6a 氮化 Nitriding	A276 420 氮化 Nitriding	Inconel 718 氮化 Nitriding
阀盖 valve cap	A182 A105	A182 F22	A182 F91/F92
密封环 Sealing ring	A182 F304	A182 F304	A182 F304
预紧板 Preload plate	A182 A105	A182 A105	A182 F22
紧定螺钉 Set screw	ASTM A193 B7
螺柱 Stud	A276 420	A182 F22	P91/P92
螺母 Nut	ASTM A194 4	ASTM A194 7	ASTM A194 BM
填料 Filler	增强柔性石墨 Enhanced flexible graphite
填料压盖 Packing gland	A216 WCB	A182 F22	A182 F91/F92
螺栓 Bolt	A193 B7	A193 B16	A193 B8M
螺母 Nut	A194 4	A194 7	A194 BM
阀杆螺母 Stem nut	铝青铜 Aluminum bronze

锻焊式电站疏水截止阀性能参数

型号	公称压PN（MPa）	试验压力（MPa）		工作压力（MPa）	工作温度（℃）	适用介质
		强度试验	密封试验/上密封试验
CQGV-KJ	20	30	22	20	≤425	蒸汽

锻焊式电站疏水截止阀外形和连接尺寸

公称通径DN（mm）		接管尺寸
公称通径DN（mm）	L（mm）	200（P54100V）	250(P54140V)	320(P54170V)
DN80	470	108*8	108*11	108*14
DN100	560	133*10	133*14	133*16
DN125	600	168*12	168*16	168*22
DN150	650	194*14	194*20	194*25
DN175	700	219*16	219*22	219*28
DN200	711	245*18	245*25	245*32
DN225	800	273*20	273*28	273*35
DN250	864	325*25	325*32	325*42
