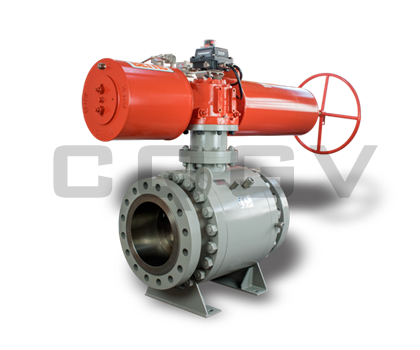

气控美标锻钢球阀

  • 产品型号:Q647F/Q647Y
  • 公称压力:Class150LB-2500LB
  • 适用温度:-29℃-425℃
  • 适用介质:水、蒸汽、油品等
  • 产品描述: 气控美标锻钢球阀采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。 根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构
  • 在线订购

气控美标锻钢球阀产品概述

气控美标锻钢球阀采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。 根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。采用下装式阀杆,设置倒密封结构,能确保填料处可靠密封。

气控美标锻钢球阀的特点

1、采用先进的球体和阀座硬化技术。高压硬密封球阀的球体与阀座完全采用金属对金属的密封方式,为了确保阀门在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等,球体和阀座表面硬度一般可达到HRC60以上,最高可达HRC74以上。密封面材料耐温可达540℃,最高可达980℃。材料的结合强度可以达到10000PSI以上,密封面材料还具有很好的耐磨擦、耐冲击等性能。金属硬密封球阀能够适用于绝大多数的苛刻工况条件。
2、防止阀门在高温高压下涨死,高温高压工况下由于热膨胀而容易引起球体与阀座的涨死,从而导致阀门扭矩笨重或无法开启。金属硬密封球阀采用了碟簧或弹簧加载的密封和固定球结构,在高温下零部件的热膨胀可以被碟簧或弹簧所吸收,在高压下球体被上下轴固定,故能够保证阀门在高温高压下不会被涨死或球体偏移故障,且能够在高温高压下灵活启闭。

3、优异的密封性能采用独特的球体研磨工艺,通过球体与研磨器具在空间不同方位的旋转,使球体表面达到极高的圆滑度和光洁度,使阀门的密封性能完全达到最优异的密封性能。

气控美标锻钢球阀产品执行标准

产品规范
Product
specification
设计与制造
Design
manufacture
结构长度
Structure
length
焊接连接
Welded
connection
法兰尺寸
Flange size
检验与实验
Inspection
experiment
API 608/API 6D ANSI B16.10/API 6D ASME B16.25 ANSI B16.5 API1598/API 6D

气控美标锻钢球阀主要零件材料

序号
NO.
零件名称
Parts name
材料 Material
WCB/ F6a WCB/304 WCB/316 CF8 CF8M
1 阀体 Body A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
2 螺柱 Bolt A192 2H A192 2H A192 2H A194 8 A194 8M
3 螺母 Nut A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
4 O型圈 O-ring Viton Viton Viton Viton Viton
5 轴套 Bushing A182 F304 A182 F304 A182 F316 A182 F304 A182 F316
6 隔圈 Spacer A182 F6a A182 F304 A182 F316 A182 F304 A182 F316
7 阀杆 Stem  A182 F6a A182 F304 A182 F316 A182 F304 A182 F316
8 键 Key 碳钢 Carbon steel 不锈钢Stainless steel
9 键 Key 碳钢 Carbon steel 不锈钢Stainless steel
10 O型圈 O-ring Viton Viton Viton Viton Viton
11 垫片 Gasket 石墨 Graphite 石墨 Graphite 石墨 Graphite 石墨 Graphite 石墨 Graphite
12 压盖 Gland A105 A105 A105 A182 F304 A182 F316
13 螺钉 Screw A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
14 O型圈 O-ring Viton Viton Viton Viton Viton
15 气动执行器 actuator 铝合金 Aluminium alloy
16 球体 Ball A182 F6a+Ni60 A182 F304+Ni60 A182 F316+Ni60 A182 F304+Ni60 A182 F316+Ni60
17 阀座 Seat A182 F6a+Ni60 A182 F304+Ni60 A182 F316+Ni60 A182 F304+Ni60 A182 F316+Ni60
18 O型圈 O-ring Viton Viton Viton Viton Viton
19 阀座 Seat A182 F6a+Ni60 A182 F304+Ni60 A182 F316+Ni60 A182 F304+Ni60 A182 F316+Ni60
20 弹簧 Spring SS304/Inconel 750 SS304/Inconel 750 SS316/Inconel 750 SS304/Inconel 750 SS316/Inconel 750
21 垫片 Gasket 石墨 Graphite 石墨 Graphite 石墨 Graphite 石墨 Graphite 石墨 Graphite
22 螺柱 Bolt A192 2H A192 2H A192 2H A194 8 A194 8M
23 螺母 Nut A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
24 阀盖 Cover A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8M
25 下轴 Lower shaft A182 F6a A182 F304 A182 F316 A182 F304 A182 F316
26 O型圈 O-ring Viton Viton Viton Viton Viton
27 调整垫 Adjustment mats A182 F6a A182 F304 A182 F316 A182 F304 A182 F316
28 下端盖 Lower end cap A105 A105 A105 A182 F304 A182 F316
29 螺钉 Screw A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M

气控美标锻钢球阀性能参数

公称压力
PN(MPa)

最高使用压力

试验压力(MPa)

压力级

最高使用压力

试验压力(MPa)

(MPa)

壳体

高压液压封

低压气密封

(Mpa)

壳体

高压液压封

低压气密封

1.6

1.6

2.4

1.76

0.6

CLASS150

1.94

2.94

2.16

0.6

2.5

2.5

3.75

2.75

CLASS300

5.1

7.67

5.62

4.0

4.0

6.0

4.4

CLASS600

10.2

15.3

11.23

6.4

6.4

9.6

7

CLASS900

15.1

23

16.85

10.0

10.0

15

11

CLASS1500

25.1

37.5

27.5

适用工况

适用介质

水、蒸汽、含固体介质,腐蚀性介质等

适用温度

-29℃~≤425℃

驱动方式

蜗轮传动、气动、电动、气液联动等

详细的安装尺寸请参阅《主要外形及连接尺寸表)

气控美标锻钢球阀主要外形尺寸


磅级
Class
规格 Size 尺寸 Dimension
DN NPS L D D1 D2 b f Z-d0
150LB 50 2 178 152 120.5 92 16 1.6 4-19
65 2-1/2 190 178 139.7 105 18 1.6 4-19
80 3 203 190 152.5 127 19 1.6 4-19
100 4 229 229 190.5 157 24 1.6 8-19
125 5 256 254 215.9 186 24 1.6 8-22
150 6 394 279 241.5 261 26 1.6 8-22
200 8 457 343 298.5 270 29 1.6 8-22
250 10 533 406 362 324 31 1.6 12-25
300 12 610 483 431.8 381 31.8 1.6 12-25
350 14 686 533 476.2 412.8 35 1.6 12-28.5
400 16 762 597 539.8 469.9 36.6 1.6 16-28.5
450 18 864 635 577 533.4 39.7 1.6 16-31.8
500 20 914 589 635 584.2 42.9 1.6 20-31.8
600 24 1067 813 749.3 692.2 47.7 1.6 20-35
700 28 1245 837 795.5 762 43 1.6 40-22
800 32 1372 887 900 864 44 1.6 48-22
900 36 1524 1057 1009.5 972 51 1.6 44-26
300LB 50 2 216 165 127 92 22 1.6 8-19
65 2-1/2 241 190 149 105 25 1.6 8-22
80 3 283 210 168 170 29 1.6 8-22
100 4 305 254 200 157 32 1.6 8-22
125 5 381 279 235 186 35 1.6 8-22
150 6 403 318 270 216 37 1.6 12-22
200 8 502 381 330 270 41 1.6 12-25
250 10 568 444 387.4 324 47.6 1.6 16-28.5
300 12 648 521 450.8 381 50.8 1.6 16-31.8
350 14 762 584 514.4 412.8 53.8 1.6 20-31.6
400 16 838 648 571.5 469.9 57.2 1.6 20-35
450 18 814 713 628.6 533.4 60.5 1.6 24-35
500 20 991 775 685.8 584.2 63.5 1.6 24-35
600 24 1143 914 812.8 692.2 69.9 1.6 24-41.1
700 28 1346 921 857 787 87 1.6 36-35.5
800 32 1527 1054 978 902 102 1.6 32-42
900 36 1727 1172 1089 1010 102 1.6 32-45
600LB 50 2 292 165 127 92 25.4 6.4 8-19
65 2-1/2 330 190 149 105 29 6.4 8-22
80 3 356 210 168 127 32 6.4 8-22
100 4 432 273 216 157.2 38.5 6.4 8-25
125 5 508 330 266.7 185.7 44.5 6.4 8-28.5
150 6 559 356 292.1 215.9 47.8 6.4 12-28.5
200 8 660 419 349.2 269.5 55.6 6.4 12-31.8
250 10 787 508 431.8 323.8 63.5 6.4 16-35
300 12 838 559 489 381 66.5 6.4 20-35
350 14 889 603 527 412.8 69.9 6.4 20-38.1
400 16 991 686 603.2 469.9 76.2 6.4 20-41.1
450 18 1092 743 654 533.4 82.6 6.4 20-44.5
500 20 1194 813 723.9 584.2 88.9 6.4 24-44.5
600 24 1397 940 838.2 692.2 101.6 6.4 24-50.8
