球阀
您当前的位置:首页 >产品中心 >抗冲刷疏水球阀


  • 抗冲刷疏水球阀

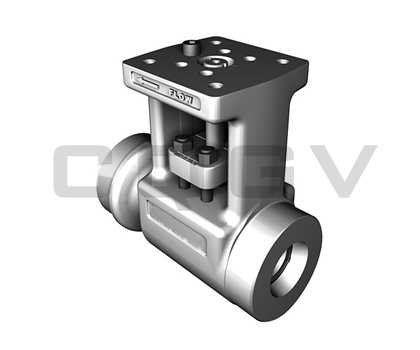

抗冲刷疏水球阀

  • 产品型号:CQGV-KQS
  • 公称压力:Class1500~4500LB
  • 适用温度:-100℃~650℃
  • 适用介质:-100℃~650℃
  • 产品描述: CQGV-KQS抗冲刷疏水球阀1.5"4500LB P91 BW-Ⅵ高压调门后进汽管疏水阀(传动方式电动气动手动)是浙江秦工阀门通过在电厂多年的经验及对各锅炉厂、汽轮厂、辅机厂配套阀门故障分析及深入研究,自主设计研发出一款取代国外知名品牌【VTI、Velan、MOGAS、SST】高温高压工况下的硬密封球阀成功的做到以国代进
  • 在线订购

抗冲刷疏水球阀产品概述

CQGV-KQS抗冲刷疏水球阀1.5"4500LB P91 BW-Ⅵ高压调门后进汽管疏水阀(传动方式电动气动手动)是浙江秦工阀门通过在电厂多年的经验及对各锅炉厂、汽轮厂、辅机厂配套阀门故障分析及深入研究,自主设计研发出一款取代国外知名品牌【VTI、Velan、MOGAS、SST】高温高压工况下的硬密封球阀成功的做到以国代进,也在国内外各大电力、化工、钢铁工业获得优秀业绩。 我们的经验使我们选择更高硬度的材质,从而在增强耐磨性的同时,减少的磨损机会。秦工球阀阀座表面的硬度为洛氏硬度HRC62,确保无划痕和颗粒渗入,避免导致磨损并形成危险的渗漏通道。通过持续的冶金研发设计,秦工阀门已经开发出克服多种磨损问题的技术。

防止外漏和咬死、阀座冲刷的问题

秦工高温高压球阀的快速1/4迥转操作大大地减少了填料区域的磨损和摩擦。与之相反,截止阀的多迥转升降阀杆经常把破坏性的高压蒸汽和管垢在填料内径中拉起而磨损填料。另外,秦工阀门提供标准的"活载"碟簧,五环式填料件包括二个防挤压环和三个膨胀石墨环以及一个可调整的两片式填料压盖。
在阀处于开启和关闭位置时,通过把阀座和流体路径分割开来保护主密封表面。阀座仅在循环过程内暴露在气流中。但由于阀门的快速1/4迥转操作,这个过程很短。与之相反,〝Y〞式截止阀有湍流路径,并把主要的密封组件暴露在流道中,从而导致阀芯和阀座被冲刷。通过保护阀门的密封表面,可以更加严密地关闭阀门并延长阀门的使用寿命。
当工况突然从冷态温度升到最高设计温度,或从最高设计温度降到冷态温度时,能够抵挡住热冲击。球体与阀座密封面采用同样的材质,进而在突然加热情况下,确保产生相同的热膨胀(相同的热膨胀系数)。

金属密封球阀截止阀性能对比


金属密封球阀性能与截止阀性能对比表
阀门类型 金属密封球阀 截止阀
流通形式 流道成直线型,阀门开关迅速,阻力数与同长度的管段相同,不会产生汽蚀。 流道成S或者Z型,阀门开启速度较慢,流阻大,高压力降易产生汽蚀,对阀芯与阀座处产生破坏
密封性能 采用位置密封+面密封+弹簧加载密封+压力自密封、当阀前后压差越大,密封效果越好 当扭矩密封,密封力必须抵抗管线压力,阀芯易集中密封。当阀前后压差越大,越易发生泄漏。
对介质的要求 可以流过含杂质颗粒的介质 一般要求流过的都是纯净的介质,不能含有杂质。
抗冲刷能力 球阀采用的是位置密封,密封件只在开关过程接触介质,球阀快速的90°回转操作过程很短,包装了良好的密封 阀芯和阀座在开启和关闭过程中一直与介质接触,磨损严重。尤其是受到汽水两项流的严重冲刷,当管道内有一些铁屑、焊渣等杂质时,严重时会把阀芯和阀堆焊处司太立合金冲刷掉。
密封面工艺 采用先进的“火箭喷涂技术”,使得阀芯和阀座达到很高的硬度(超过传统司太立合金硬度的几倍以上)。抗汽蚀、抗冲刷能力更强。 采用在阀芯表面包裹一定厚度的司太立合金,当司太立合金被冲刷掉之后,阀芯将不能再研磨维护,只能重新更换。
密封等级 等级高,可达MSS-SP61 ANSI Ⅵ及以上 等级较低,一般为MSS-SP61 ANSI Ⅴ
操作扭矩 低扭矩,执行机构小。 高扭矩,执行机构大。
噪声与振动 由于无阻力件,噪声低,振动小。 由于阀芯始终与介质接触,有较大的阻力降,产生较大的噪声及振动。
体积重量 体积小,重量轻。 体积大,重量重。

抗冲刷疏水球阀应用范围

适用于高温高压、高固体含量的介质,耐磨损、耐腐蚀工况,包括电厂、石油化工及采矿行业。锅炉疏水,汽机疏水,锅炉定排连排给水系统疏水,汽包排放,过热器排放和疏水,吹灰器隔离,旁路管线隔离,省煤器联箱疏水使用的一种阀门。

抗冲刷疏水球阀技术特点

1、公司通过优化设计成功开发了高温高压球阀,可以达到4500LB的压力等级,650°C的高温,解决了蒸汽、气体、煤渣、矿浆、重油等特殊介质的高温高压工况和煤粉耐磨性介质的应用。
2、HVOF热喷涂技术和超音速喷涂从结合力、空隙率、硬度三个元素的技术分析,解决了喷涂材料的可靠性和完整性,使得球体和阀座的密封面的硬度达到HRC78以上,提高了阀门的使用寿命和抗磨损能力。
3、阀杆密封采用动态碟簧加载结构,确保了阀杆的密封性,减少了阀杆的填料的摩擦,降低了阀门开关的扭矩。
4、阀座和球体的密封面采用一对一的金刚砂定向研磨,密封更加吻合,提高了密封性能,阀门达到零泄漏。
5、自主研发发了高温耐磨试验台,模拟苛刻工况对阀门进行型式试验,确保高温高压工况下的密封性能和阀门的开关灵活性。
6、阀门采用气动、电动、电液联动和涡轮驱动及手柄操作。
7、阀门受力有限元分析

抗冲刷疏水球阀产品优点

1、对比截止式疏水阀疏水流量大,无冲蚀,开闭速度快等优点
2、采用分体式的结构现场更换维修方便快捷,使用寿命长。
3、自主研发的专有图层,更加适合高温高压汽蚀等严苛工况
4、替代了进口以VTI、MOGAS为系列的多品牌产品。
5、根据客户现场使用可选用手动、气动、电动、液动多种操作方式。
6、阀门具有越用越好用的特性,阀体的应力释放出来后期维修继续使用效果优于新品效果。

抗冲刷疏水球阀执行标准

产品规范
Product specification
设计与制造
Design manufacture
结构长度
Structure length
焊接尺寸
Welding size
检验与实验
Inspection experiment
ASME B16.34 ASME B16.10 ASME B16.25 MSS SP-61/API 598

抗冲刷疏水球阀性能参数

CQGV-KQS-1.5"3200LB P91 BW-Ⅵ高压调门后进汽管疏水阀(电动带手动)性能参数
产品型号 CQGV-KQS-1.5"1500LB F22 BW-Ⅵ
检测形式 气压测试0.6MPa(无泄漏为准)
压力等级(Class) 1500LB 3200LB 4500LB
阀体强度试验(Class) 2250LB 4800LB 6750LB
阀门密封试验(Class) 1650LB 3520LB 4950LB
阀门适用温度范围 -100℃~650℃
连接方式 BW SW
主体材质 A105 12Cr1MoV F22 F91 F92
适用介质 水蒸汽等
驱动方式 手动 气动 电动

抗冲刷疏水球阀主要零部件材质


零件名称 Part Name ASTM  A182  A105 ASTM A182 F22 ASTM A182 F91/F92
阀体 Body ASTM  A182  A105 ASTM A182 F22 ASTM A182 F91/F92
阀座 Seat 410+碳化铬 Hard Coat Inconel 718+CrC
球体 Ball 410+碳化铬 Hard Coat Inconel 718+CrC
预紧阀座 Pre-tightening seat A105氮化  Nitriding ASTM  F22  氮化 Nitriding ASTM F91/F92氮化 Nitriding
蝶型弹簧 Butterfly spring Inconel X 750
阀座支撑圈 Seat support ring A105氮化  Nitriding ASTM  F22  氮化 Nitriding ASTM F91/F92氮化 Nitriding
卡簧 Circlip Inconel X 750
接管 Take over 20# 12Cr1MoV P91/P92
填料 Filler Inconel 718 石墨 Graphite
螺栓 Bolt ASTM A193 B7 ASTM A193 B16 ASTM A193 B8M
填料压盖 Packing gland A105氮化  Nitriding ASTM  F22  氮化 Nitriding ASTM F91/F92氮化 Nitriding
蝶形弹簧 Butterfly spring Inconel X 750
螺母 Nut ASTM A194 2H ASTM A194 7 ASTM A194 BM
阀杆 Valve stem Inconel 718 氮化 Nitriding
止推轴承 Thrust bearing Inconel 718 氮化 Nitriding
连接轴 Connecting shaft ASTM A276 410 氮化 Nitriding
支架 support ASTM  A182  A105 ASTM A182 F22 ASTM A182 F91/F92
内六角螺钉 Screw ASTM A193 B7

安装使用注意事项

1、安装施工必须小心,切忌撞击阀门。
2、安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3、球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4、对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5、安装时要留有阀柄旋转的位置。
6、球阀不能用作节流。
7、带传动机构的球阀应直立安装。
